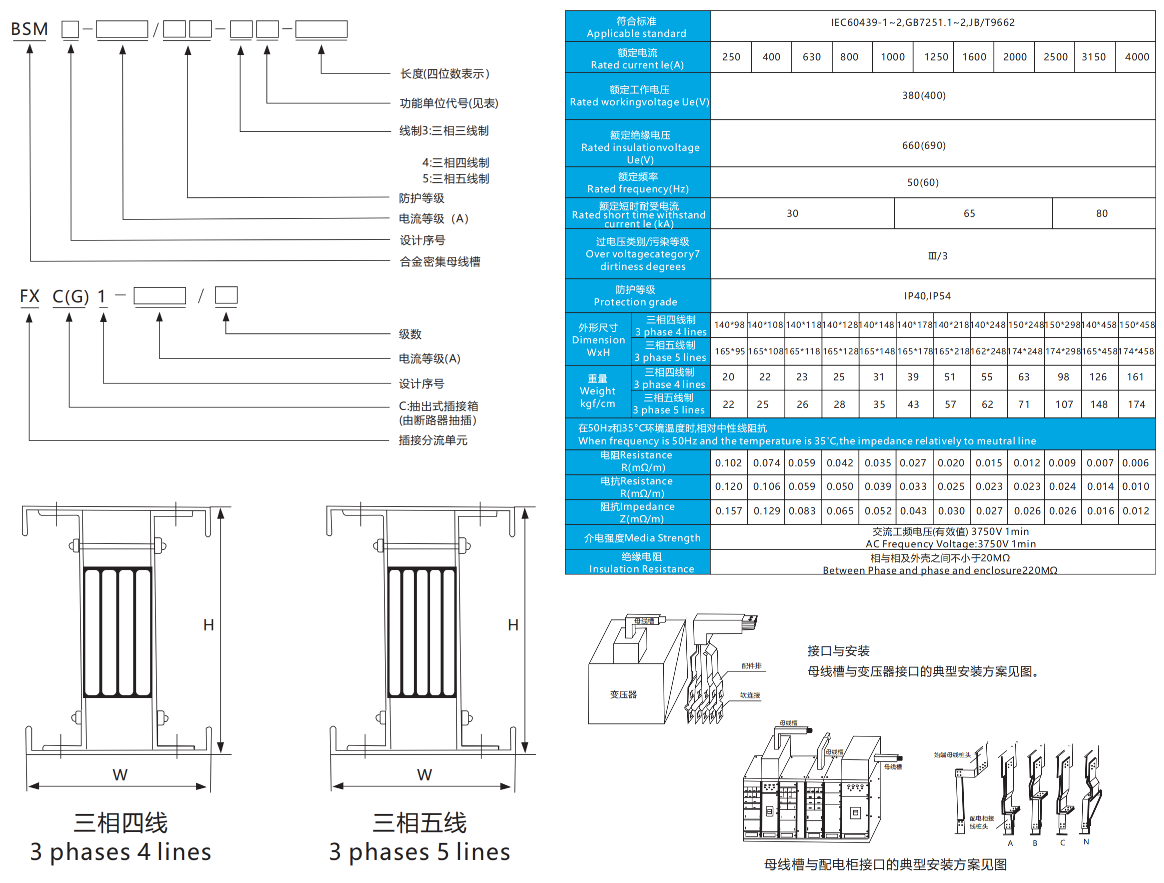

密集型母線系統，符臺GB7251和IEC60439標準，額定工作電壓690V，額定絕緣電壓1000V，工作頻率50-60Hz，額定工作電流250-6300A，分接電流最大1600A，防護等級有IP54(分接單元)，IP66(主母線)，最高可達IP66。適用于三相三線制、三相四線制、三相五線制等供配電系統。并提供標準銅導體、100%-200%中性線、鋁導體等多種導體規格配置，以滿足客戶在不同應用場合的需求。

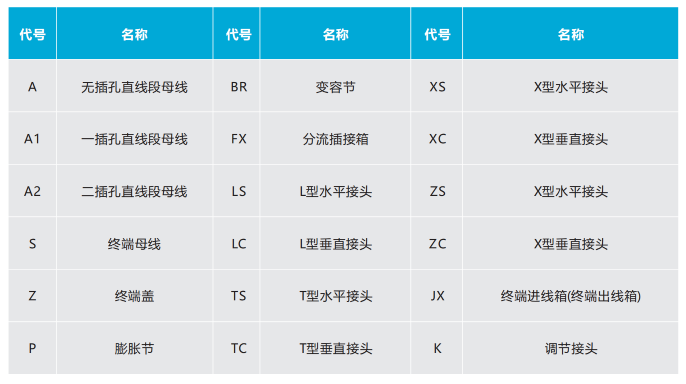

? 母線槽功能單元代號

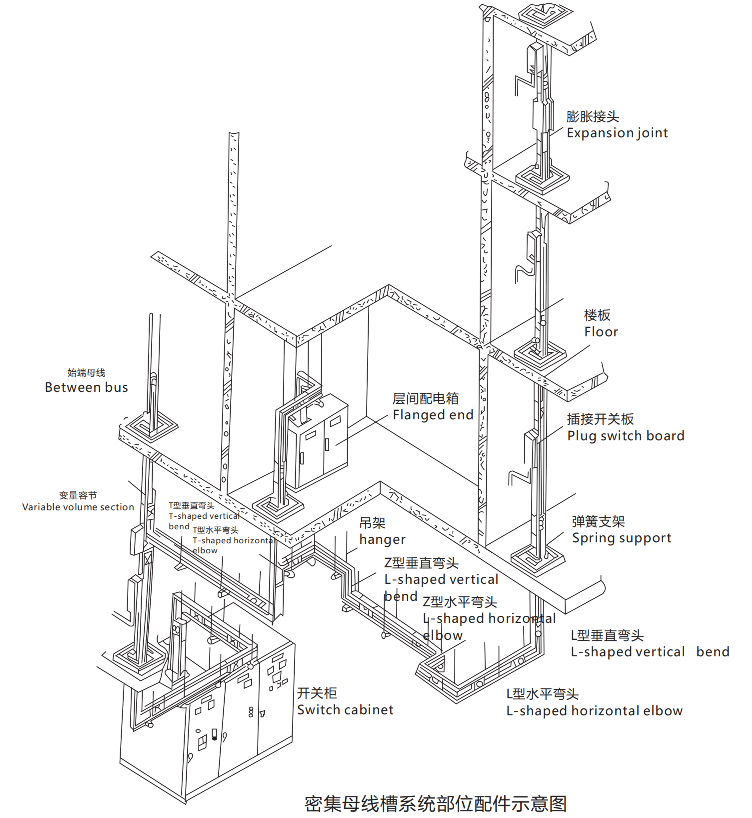

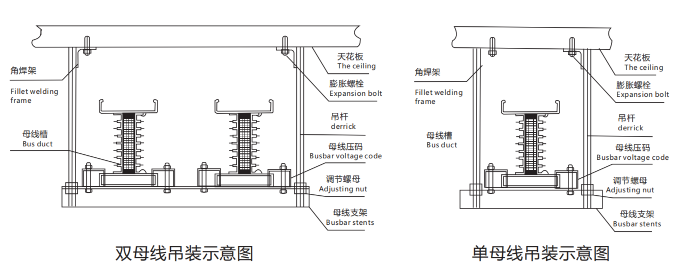

? 母線槽安裝方案

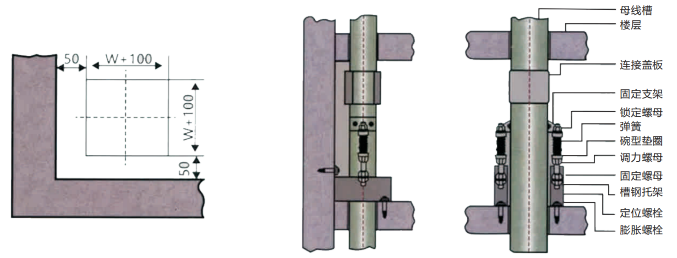

? 豎直井道安裝示意圖

? 產品特點及使用場合

1、密集絕緣母線槽系列采用優質進口美國杜邦絕緣材料，具有優良的高溫絕緣性能，即使長期工作-55-130°C的環境 中仍能保持良好的絕緣狀志。

2、導體緊密貼合，間距小、電抗小、散熱好、溫升低、熱穩定性好、載流量大、節能效果優良，與空氣型母線槽相 比，密集絕緣母線的雜散電流及感抗要小很多，因此其電壓降比空氣型母線槽低。

3、采用帶散熱片的鋁合金型材作外殼，強度高、散熱效果優良，不會同普通鐵制外殼母線槽會產生煩人的渦流噪音及 渦流損耗，節約了能源。

4、密集絕緣母線槽外殼因采用了獨特的鋁合金散熱片設計，載面積同等情況下，比同類產品溫升更低(這在我公司產 品3C認證試驗中也得到了證實），節約了能源。

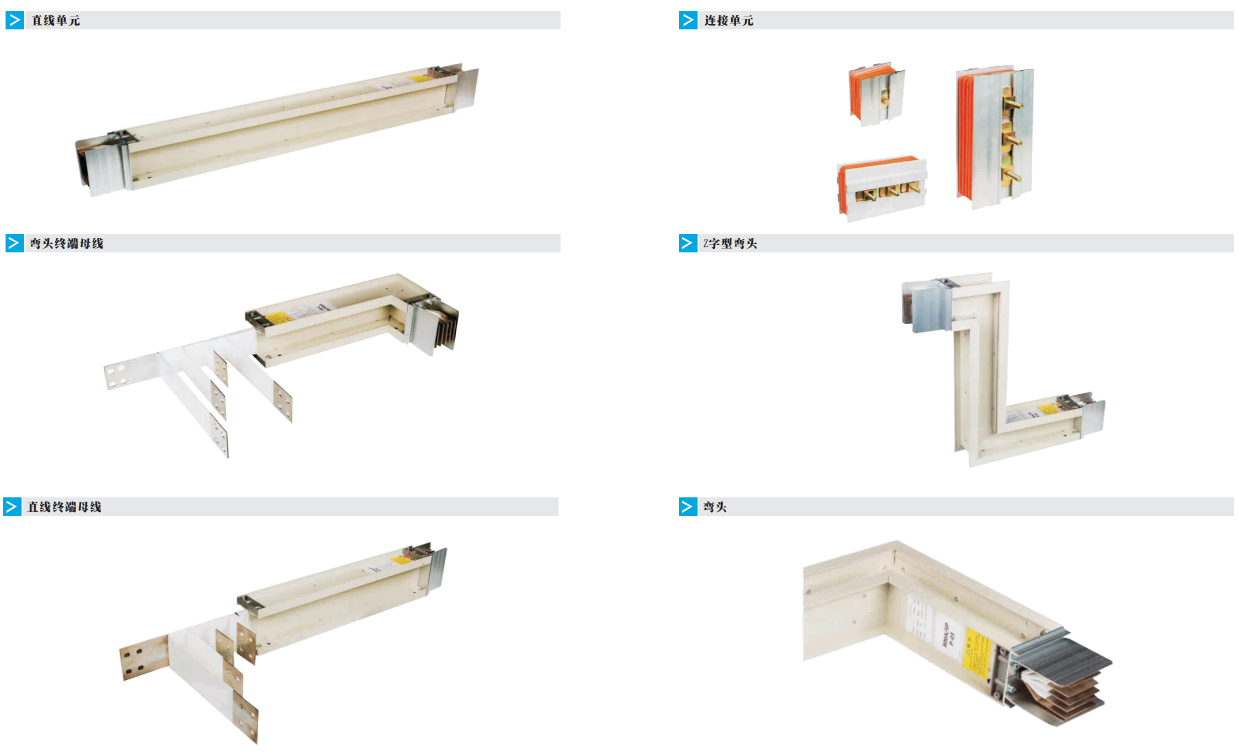

? 母線槽功能單元
