網格式電纜橋架是由網格式金屬電纜托盤直線段及連接件連接組成的組件，采用優質鋼絲精制而成，具有結構新穎、安裝輕巧、連接方便、載荷能力強、散熱快、耐腐蝕等特點，產品廣泛應用于煉油、化工、電力、冶金、機械、醫藥、航空、船舶等領域的機房網線及移動通訊線纜系統安裝布線工程，深受海內外設計和使用單位的好評。

? 產品特點

★ 自重輕             ★ 結構開發

★ 承載性能優      ★ 散熱性能好

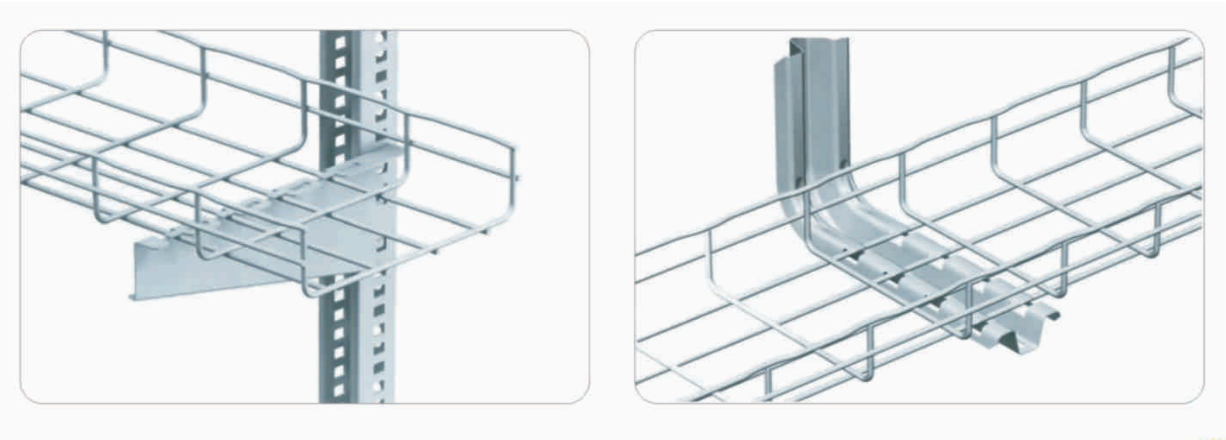

? 工藝結構

? 表面處理

1、電鍍鋅EZ (適用于室內安裝);

2、熱鍍鋅板GS、鋅層厚度在60~ 80μm之間;

3、不銹鋼304L、316L

4、噴塑(表面處理厚度: 60-100μm )

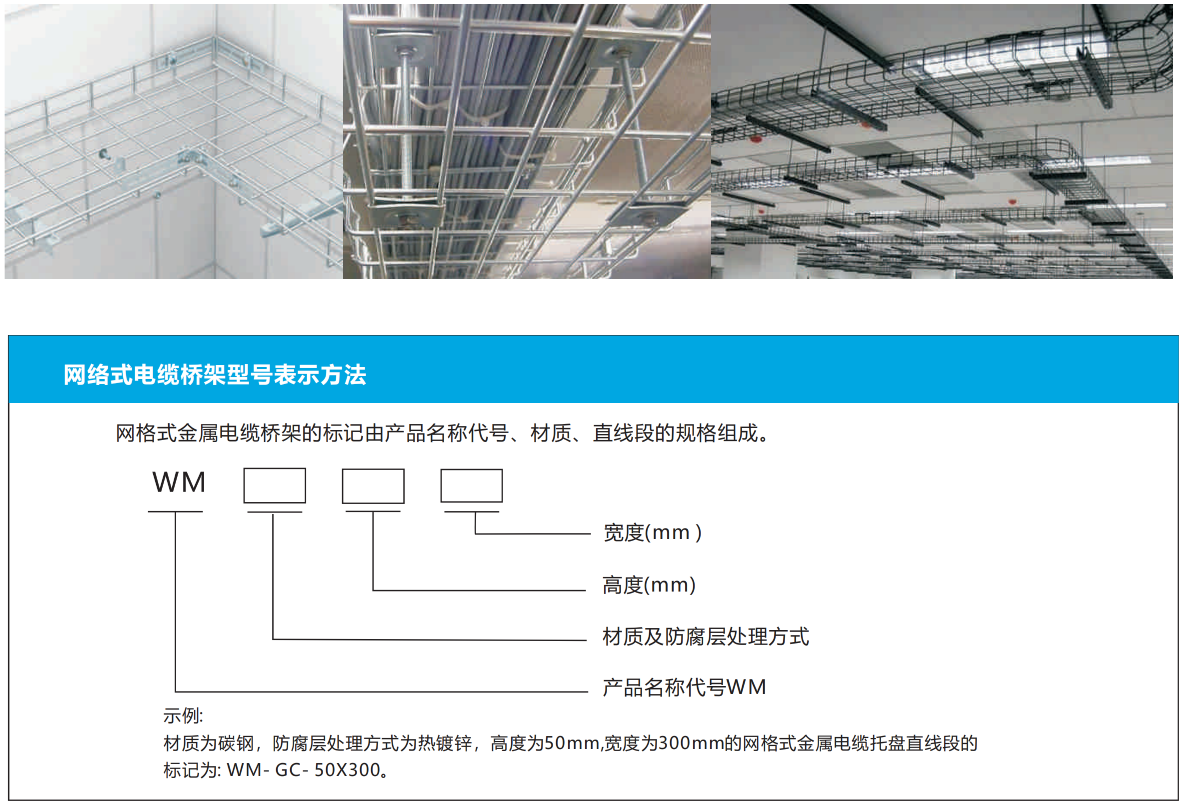

? 規格命名

     網格式電纜橋架規格(寬度和高度)

     “CM”+長度+"/”+寬度比如：CM105/300、 CM105/200等

1、電纜橋架的尺寸是指橋架內部尺寸

2、橋架高度為30mm, 54mm, 75mm, 105mm , 150mm和200mm

3、橋架寬度為30mm 和54mm的,其寬度為50mm, 100mm, 150mm, 200mm, 300mm, 400mm 450mm,500mm和600mm

4、橋架高度為105mm和150mm的,其寬度為100mm, 150mm, 200mm, 300mm 400mm和500mm

5、所有電纜橋架的長度為3000mm。

? 產品特點

1、線路和設備的檢修非常快速安全提高系統升級和運維效率,為升級維護留有空間。

2、在綜合布線系統可以靈活應用,適用于布線橋架的上下走線。

3、自重僅是傳統橋架的1/5 ;比傳統橋架節省2/3的安裝時間。

4、布線系統和周邊生產環境更清潔,衛生和美觀。

5、網狀結構散熱更好,有效的延長線纜的使用壽命。

? 執行標準

建筑用網格式金屬電纜橋架行業標準》JG/T 491-2016.
